Fully Automatic Filter Press [Vertical Type]

전자동 수직형 필터프레스 단식형

수직형 전자동 필터프레스는 공간 효율성과 여과·탈수 성능을 동시에 극대화한 고성능 산업용 여과 시스템입니다. 수직 배열 구조를 통해
설치 면적을 최소화하면서도 넓은 여과 면적을 확보하였으며, 중력 흐름을 활용한 공정 설계로 안정적인 케이크 형성과 원활한 배출이 가능합니다.
이를 통해 높은 처리 효율과 낮은 케이크 함수율을 동시에 실현합니다. PLC 기반의 전자동 제어 시스템을 적용하여 여과, 가압, 케이크 탈리, 여과포 세척,
케이크 배출에 이르는 전 공정을 자동으로 제어하며 공정 조건에 따라 운전 시퀀스 및 파라미터 설정이 가능합니다.

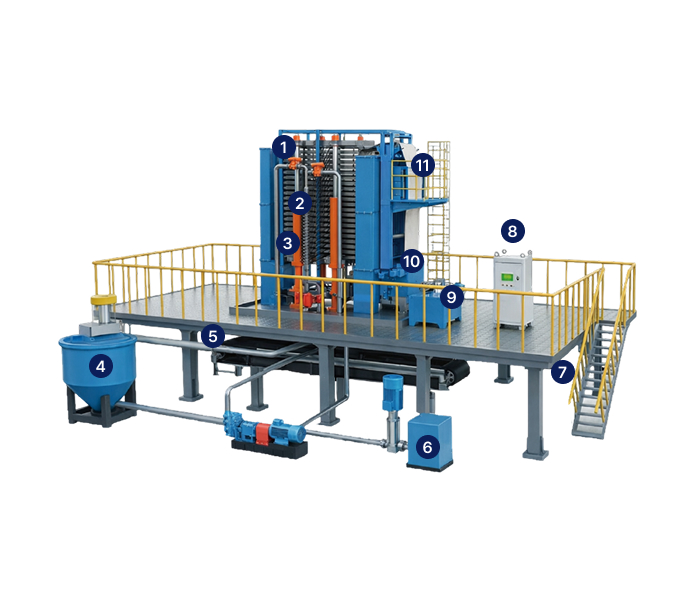

01

압착 장치

(Press Plate Assembly)

02

급속 실린더

(Fast Cylinder)

03

필터 플레이트 조립체

(Filter Plate Assembly)

04

투입 시스템 [선택사항]

(Feeding System *optional)

05

건조 시스템 [선택사항]

(Drying System *optional)

06

필터 클로스 세척 시스템

(Filter Cloth Cleaning System)

07

케이크 배출 시스템

(Cake Discharging System)

08

제어 시스템

(Control System)

09

유압 시스템

(Hydraulic System)

10

구동 장치

(Driving Device)

11

장력 조절 및 보정 장치

(Tensioning and Rectifying Device)

제품특징

설치 면적 효율성

타워형 수직구조로 처리용량 대비
바닥 점유면적을 줄이기 유리합니다.

케이크 탈리성

여과포 1매가 무한히 주행하며 탈수합니다.
양방향 탈수 케이크 배출로 공정 속도가
획기적으로 단축, 단순화됩니다.

자동화 대응성

투입, 여과, 압착, 세정, 에어블로우, 케이크 배출까지 공정별 조건 설정이 가능해 슬러리 특성에 맞춘 전자동 운전 최적화가 가능합니다.

케이크 세정성

수직형 구조의 여과판으로
케이크 세정 효율이 매우 높습니다.

기술 사양

제품 사양 (시리즈)

0.5-1.5m² , 2.5m² , 4.0m² , 6.0m²

구동 방식

전기식 / PLC 터치스크린 전자동제어(통신 가능)

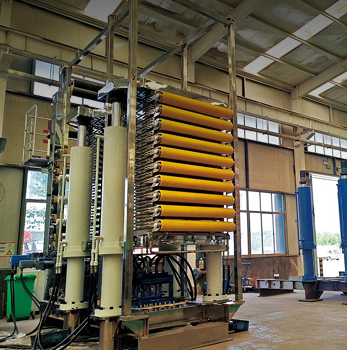

수직형 필터프레스 (2.5m²)

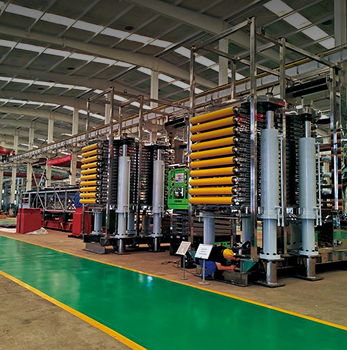

수직형 필터프레스 (4.0m²)

수직형 필터프레스 작동원리

01

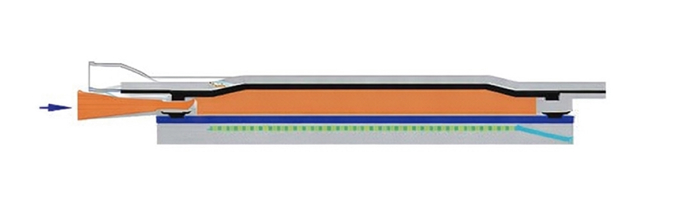

여과 단계 (Filtration Stage)

여과판이 닫히면 슬러리(원액)가 여과실로 펌핑됩니다.
여과액은 여과포를 투과하여 배출되며, 여과포 표면에는 케이크(여과물)가 형성됩니다.

02

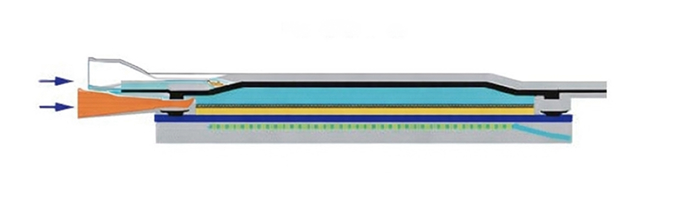

1차 압착 (First Squeezing)

고압수가 고무 멤브레인(격막) 내부로 유입되어 케이크를 강력하게 가압하며,
케이크 내부의 잔류 액체를 짜냅니다.

03

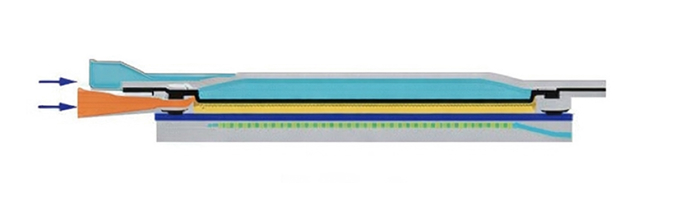

세척 (Washing) *선택 사항

세척액이 여과실로 진입하여 케이크와 여과포를 통과하며 불순물을 제거한 후 배출됩니다.
(정류 또는 역류 방식 선택 가능)

04

2차 압착 (Second Squeezing)

1차 압착과 유사한 방식으로 케이크를 다시 한번 정밀하게 압착하여
탈수 효율을 극대화합니다.

05

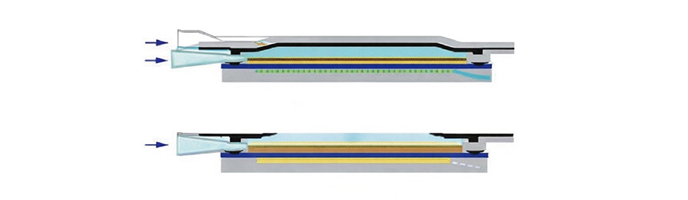

송풍 건조 (Air Drying)

압축 공기가 케이크를 통과하며 잔류 수분을 최대한 제거하여
케이크의 함수율을 최소화합니다.

06

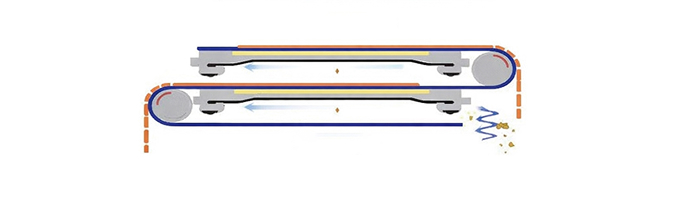

케이크 배출 (Discharging of Filter Cake)

건조가 완료되면 여과판 유닛이 열리고 여과포가 회전합니다.
케이크는 여과포를 따라 장비 양옆으로 떨어지며 배출되고, 동시에 여과포는 세척 장치를 통과하며 재생됩니다.
